Гидросхема 574А

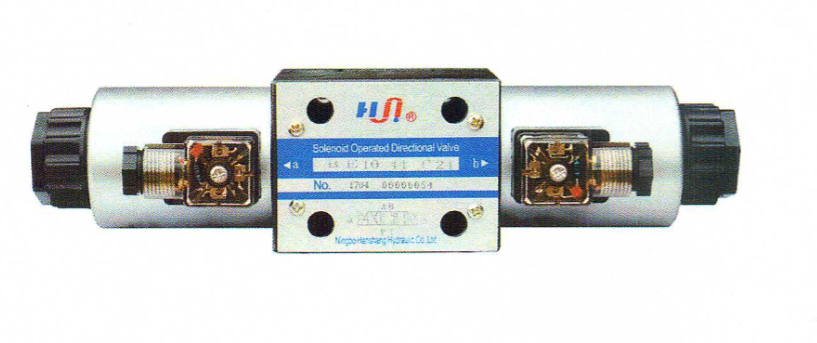

Основные параметры гидрораспределителя ВЕ10.574А.В110 (В220, Г24):
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 574А (пунктиром на гидросхеме показано состояние каналов в момент перемещения золотника из одного положения в другое, как видно, все каналы перекрыты);
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- номинальный расход рабочей жидкости 100 л/мин;
- максимальный расход рабочей жидкости 120 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса гидрораспределителя не более 4,7 кг.
|
Максимальное рабочее давление Отверстия: Р-А-В Отверстие:Т |
бар |
Пост. ток |
Перем. ток |
|
315 210 |
315 160 |
||
|
Максимальный расход |
л/мин |
до 120 |
до 120 |
|
Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HERG (полигликоль); HEES (синтетические эфиры) |
||
|
Диапазон температур рабочей жидкости |
°С |
-30... + 80 |
|
|
Температура окружающей жидкости |
°С |
до +50 |
|
|
Диапазон вязкостей жидкости |
сСт |
2,8...500 |
|
|
Допустимая степень загрезненности жидкости |
класс 9 по NAS 1638 |
||
|
Масса гидро- -распределителя |
КГ |
от 4,7 до 6,3 |
|
