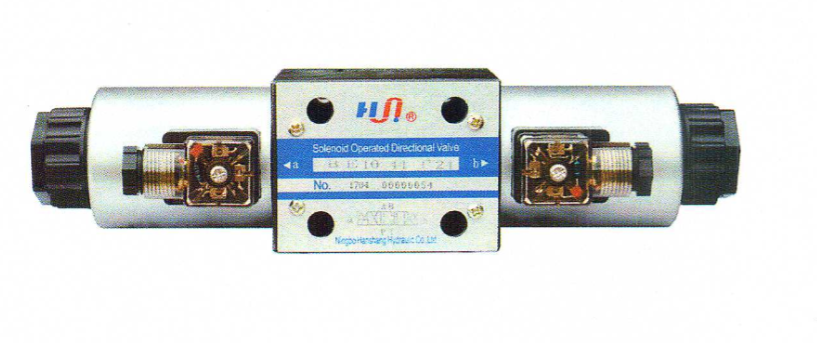

ГГидрораспределители ВЕ10 24 Г24, ВЕ10 24 В110, ВЕ10 24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ10 24 Г24, в промышленности - ВЕ10 24 В110 и ВЕ10 24 В220.
Гидросхема 24
Основные параметры гидрораспределителя ВЕ10.24.В110 (В220, Г24):
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 24;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости до 120 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 6,3 кг.
|
Максимальное рабочее давление Отверстия: Р-А-В Отверстие:Т |
бар |
Пост. ток |
Перем. ток |
|
315 210 |
315 160 |
||
|
Максимальный расход |
л/мин |
до 120 |
до 120 |
|
Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HERG (полигликоль); HEES (синтетические эфиры) |
||
|
Диапазон температур рабочей жидкости |
°С |
-30... + 80 |
|
|
Температура окружающей жидкости |
°С |
до +50 |
|
|
Диапазон вязкостей жидкости |
сСт |
2,8...500 |
|
|
Допустимая степень загрезненности жидкости |
класс 9 по NAS 1638 |
||
|
Масса гидро- -распределителя |
КГ |
от 4,7 до 6,3 |
|
