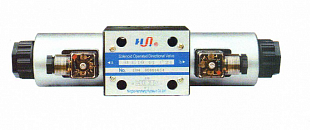

Гидрораспределитель с электромагнитным управлением ВЕ10 34 (Г12, Г24, В110, В220)

 Гидрораспределители ВЕ10 34 (Г12, Г24, В110, В220) с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей 2Р203, 2Р323 в качестве управляющего пилота. В мобильной техники применяются в основном гидрораспределители ВЕ10 34 Г24, в промышленности - ВЕ10 34 (Г12, Г24, В110, В220).
Гидросхема 34


   Основные параметры гидрораспределителя ВЕ10.34.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 34;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 6,3 кг.
