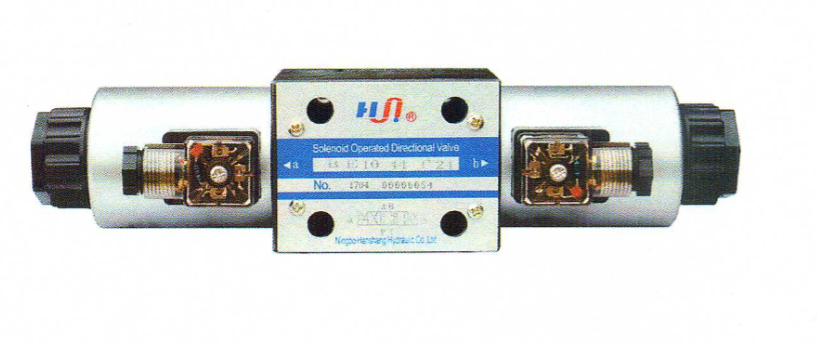

Гидрораспределители ВЕХ16 44 (Г12, Г24, В110, В220) из семейства гидрораспределителей типа В16 золотниковые четырехлинейные с электрогидравлическим управлением с условным проходом 16 мм и схемой распределения потоков рабочей жидкости 44 (смотри таблицу ниже) применяются для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Гидрораспределители BEX16 имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением ВЕХ16 44 (Г12, Г24, В110, В220) конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.
Структура условного обозначения гидрораспределителя ВЕХ16
Технические характеристики гидрораспределителей ВЕХ16 44 (Г12, Г24, В110, В220)
Гидрораспределители BEX16 имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением ВЕХ16 44 (Г12, Г24, В110, В220) конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.
Структура условного обозначения гидрораспределителя ВЕХ16
Технические характеристики гидрораспределителей ВЕХ16 44 (Г12, Г24, В110, В220)
| Наименование | Кол-во эл/магнитов | Управляющее напряжение, В | Условный проход, мм | Ном. давление на входе, МПа | Расход рабочей жидкости, л/мин | Масса не более, кг |
| Гидрораспределитель ВЕХ16.44.Г24 | 2 | 24 (пост. ток) | 16 | 25 | 80-125 | 9,3 |
| Гидрораспределитель ВЕХ16.44.В110 | 2 | 110 (перем. ток) | 16 | 25 | 80-125 | 9,3 |
| Гидрораспределитель ВЕХ16.44.В220 | 2 | 220 (перем. ток) | 16 | 25 | 80-125 | 9,3 |
