1. золотниковые Ду=16мм
2. четырехлинейные
3. с электрогидравлическим управлением
4. импортозамещение (имеют международные присоединительные размеры)
Применяются в гидроагрегатах станков и машин, а также в гидросистемах мобильной техники и буровых машин.
Технические характеристики
• условный проход -16 мм
• давление на входе Рном=25 МПа
• расход рабочей жидкости - 80-125 л/мин
• расход рабочей жидкости на линии Р-А(В) - 80 л/мин
• схема распределения потока рабочей жидкости 14
• масса не более 9,3 кг
• количество магнитов - 2
• способ установки золотника пилота - с пружинным возвратом
• электромагнитами переменного тока напряжением 220В, частотой 50 Гц

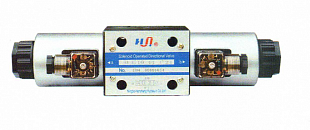

Устройство и принцип действия гидрораспределителя с электрогидравлическим управлением ВЕХ 16 14 В220
Конструктивно состоят из корпуса, золотника, крышек, пружин, пилота. Корпус выполняется пятиканавочным, сливные полости внутри объединены между собой.
В гидрораспределителе с электрогидравлическим управлением золотник перемещается их исходного положения в крайнее давлением потока управления.
Установка золотника в исходное положение осуществляется: пружиной 3 для гидрораспределителя с пружинным возвратом.
