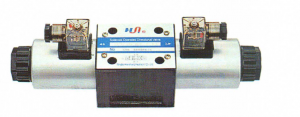

Гидрораспределители ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной техники применяются в основном гидрораспределители ВЕ6 64 Г24, в промышленности - ВЕ6 64 В110 и ВЕ6 64 В220.
условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.
Гидросхема 64
|
Максимальное рабочее давление Отверстия: Р-А-В Отверстие:Т |
бар |
Пост. ток |
Перем. ток |
|
350 210 |
350 160 |
||
|
Максимальный расход |
л/мин |
80 |
60 |
|
Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; НЕЮ (рапсовое масло); HERG (полигликоль); HEES (синтетические эфиры) |
||
|
Диапазон температур рабочей жидкости |
°С |
-30...+ 80 |
|
|
Температура окружающей жидкости |
°С |
до +50 |
|
|
Диапазон вязкостей жидкости |
сСт |
25...2320 |
|
|
Допустимая степень загрезненности жидкости |
класс 20/18/15 по ISO 4406:1999 |
||
|
Масса гидро- -распределителя |
кг |
от 1,6 до 2,2 |
|
