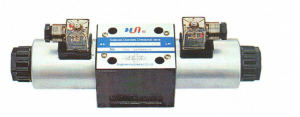

1. с двухсторонним электромагнитным управлением 2. тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение: 3. исполнение на 220 В переменного тока Применение в промышленности - в гидроагрегатах станков. Гидрораспределители BE 6 34 применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. Технические характеристики • условный проход - 6 мм • гидросхема - 34 • напряжение - 220 вольта переменного тока • макс, расход рабочей жидкости - 60-80 л/мин • номинальное давление на входе - 32 МПа Устройство гидрораспределителей BE 6 34 1. корпус 2. электромагнит (один или два) 3. каналы, с помощью которых подключаются гидролинии 4. золотник 5. возвратные пружины Работа гидрораспределителя BE 6 34 Смещение золотника его в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя. Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов. Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом. Рекомендуемые марки рабочей жидкости в зимнее время ВМГЗ ТУ38-101.479086 и МГЕ468 ТУ38-001247-83 для гидрораспределителей:
Гидросхема 34
|
Максимальное
рабочее
давление
Отверстия: Р-А-В Отверстие:Т
|
бар
|
Пост.
ток
|
Перем.
ток
|
|
350
210
|
350
160
|
|
Максимальный
расход
|
л/мин
|
80
|
60
|
|
Рабочая жидкость
|
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; НЕЮ (рапсовое масло); HERG (полигликоль);
HEES (синтетические эфиры)
|
|
Диапазон температур рабочей жидкости
|
°С
|
-30...+ 80
|
|
Температура
окружающей
жидкости
|
°С
|
до +50
|
|
Диапазон
вязкостей
жидкости
|
сСт
|
25...2320
|
|
Допустимая
степень
загрезненности
жидкости
|
класс 20/18/15 по ISO 4406:1999
|
|
Масса гидро- -распределителя
|
кг
|
от 1,6 до 2,2
|
