А, В - G 3/8;
P, Т, N - G 1/2.
Применение при температуре
воздуха от -40° до +80° материал корпуса – Чугун
А1 – без фиксации
А8 – с фиксацией

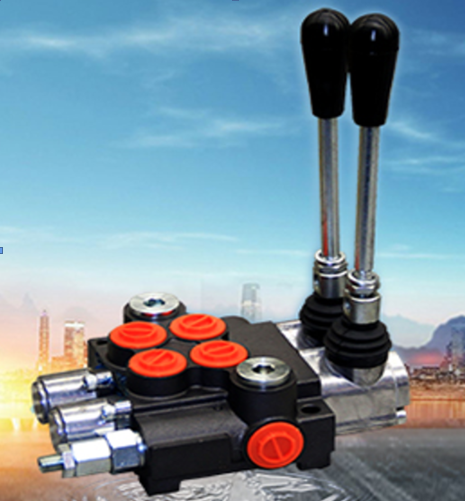

Конструктивная особенность данного гидрораспределителя:
- 2-х секционный;
- с фиксацией;
- присоединительные размеры дюймовые;
- моноблочный;
- ручное управление;
Технические характеристики гидравлического распределителя серии 2P40F-OT:
Моноблочный гидрораспределитель 2Р40 с ручным управлением предназначен для контроля за распределением и расходом рабочей жидкости. Выполнен по схеме с открытым центром и ручным управлением золотниками. Золотники центрируются в среднем положении пружиной с фиксацией или без в крайних положениях.
Даннные распределители применяют на гидроманипуляторах ОМТ-70 Велмаш, ОМТ-97 Велмаш, ЛВ-185 Майкоп, мультилифтах МРП-1,2; бункеровозах МСК (Ряжских), FAUN, и на другой мобильной технике специального назначения.
- Количество рабочих секций от 1 до 5;
- Номинальный расход рабочей жидкости - 40 л в мин.;
- Номинальное давление - 20 МПа;
- Максимальное давление - 35 МПа;
- Диапазон рабочих температур - от -40 до +60;
- Вязкость рабочей жидкости - 10-460 сСт;
- Степень фильтрации рабочей жидкости - 25 nm;
- Рабочая температура жидкости от -15 до +80;
- Внутренние утечки при давлении 16 bar - менее 6 см3 в мин.;
- Усилие на движение золотника - менее 25 N;
- Масса гидрораспределителя от 1,5 кг;
- Корпус - Чугун;
- Присоединительные размеры - метрические дюймовые;
Присоединительные размеры гидрораспределителя 2P40F-OT (замена для 02Р40-1А8А8 GKZ1)
Гидравлическая схема распределителя 2P40F-OT (аналог для 02Р40-1А8А8 GKZ1)
